1.5.1 Dioden-Schaltmatrix für Dreiwegweichen mit Rückmeldemöglichkeit
|
Kategorie: |
1.5. Schaltmatrix |
|
SKU (Artikelnummer): |
1.5.1. |
|
Preis: |
€3,80 |
|
{{variant.name}}:
|
{{opt.name}}
{{opt.name}}
|
Ich biete hier eine Platine an mit der man mittels 3 Taster eine 3-Wege-Weiche steuern kann. Es handelt sich dabei um eine Schaltmatrix mit Dioden. An diese Platine können einfache Weichenantriebe mit Endabschaltung angeschlossen werden oder Weichensteuerungen mittels Servoantriebe. Es werden die Fahrwege „Links“, „Mitte“ und „Rechts“ geschaltet. Es können an diese Platine symmetrische und asymmetrische DWWs angeschlossen werden und sie eignet sich für analogen als auch für digitalen Betrieb. Die Rückmeldung kann über 3 Leds den korrekten Fahrweg anzeigen.

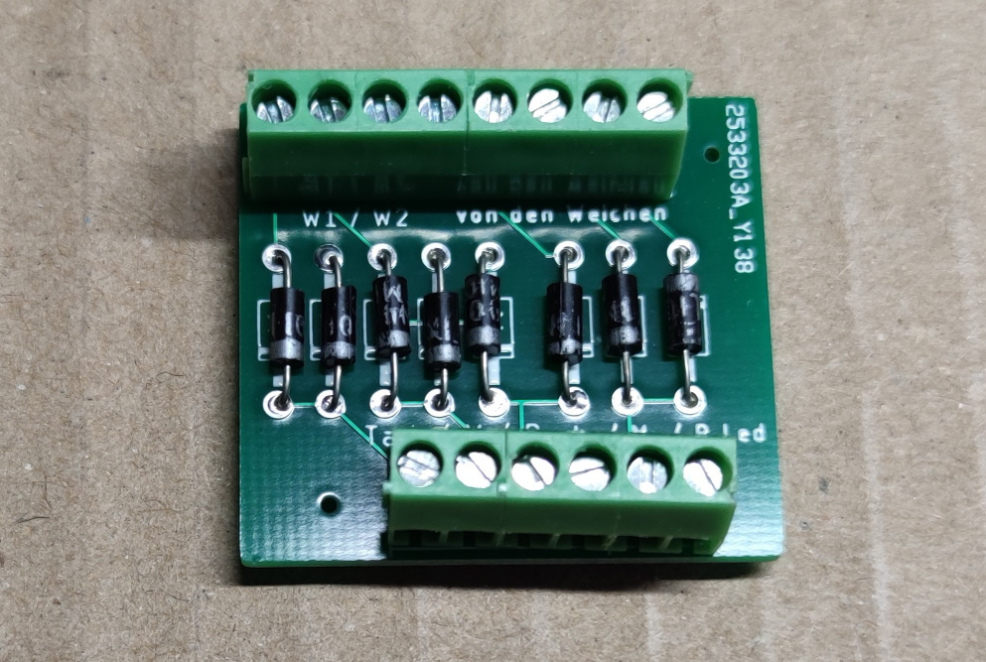

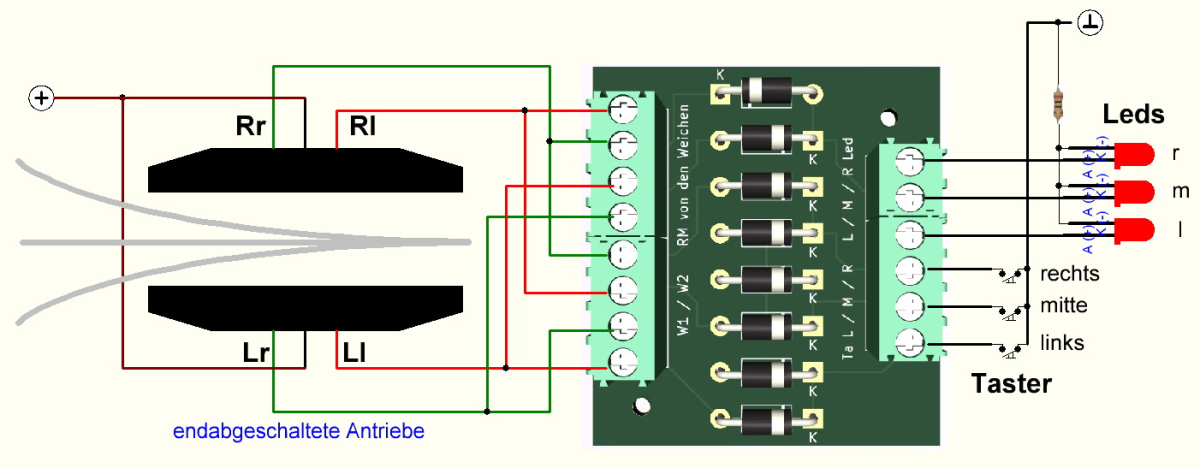

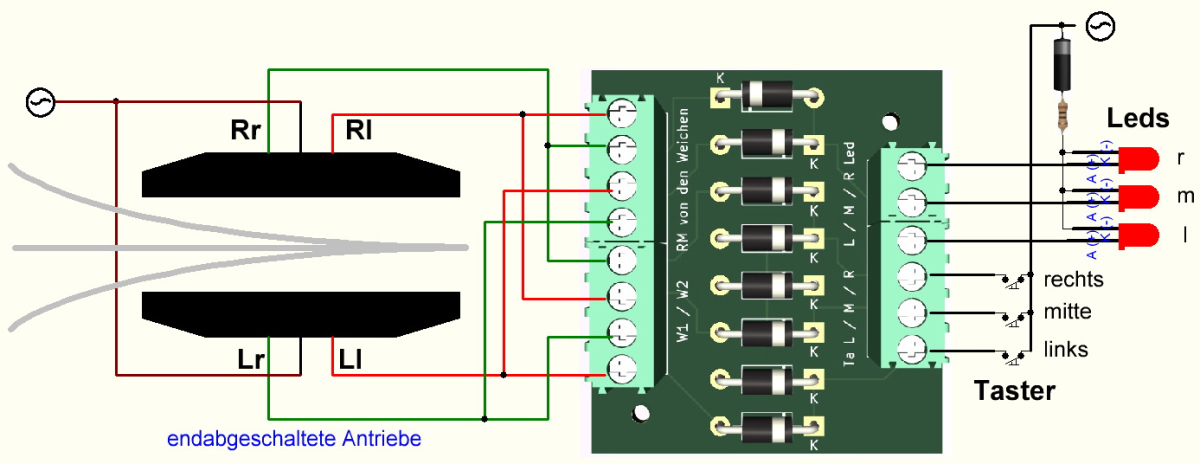

Die Fotos zeigen die Platine und eine Skizze der Anschlussbelegung. Eine ausführliche Anschlussanleitung wird selbstverständlich mitgeliefert.
Fragen bitte vor dem Kauf stellen.
Alle angegebenen Preise sind Gesamtpreise (ggf. zzgl. Versandkosten). Aufgrund des Kleinunternehmerstatus gem. § 19 UStG wird die Mehrwertsteuer in der Rechnung nicht ausgewiesen.
