7.1.1 Funk-Module zur Servosteuerung Weichen-Unterflurantrieb mit Rückmeldung

Kategorie:
7. Funksteuerungen, 7.1. Weichensteuerungen
SKU (Artikelnummer):
7.1.1.
Preis:
€28,45
{{variant.name}}:
{{opt.name}}
{{opt.value ? '' : opt.name}}
{{opt.value ? '' : opt.name}}
Beschreibung

Ich biete hier eine Sender- Empfänger- Kombination zur kabellosen Funk-Übertragung für die Servosteuerung eines Weichen-Unterflurantriebes an. Die Reichweite der Funkmodule beträgt ca. 200 m ohne Mauerwerk (diese kann von mir bei Bedarf auch gedrosselt werden). Die Module arbeiten im Wireless-Netz mit 2,4 GHz und bauen ihr eigenes Funknetz auf.

Das Sende-Modul wird im Stellpult untergebracht und schickt die Steuerimpulse an das Empfänger-Modul, welches unter der Anlage befestigt wird. Das Empfänger-Modul nimmt die Steuerimpulse auf, stellt den Servo und bewegt so vorbildgerecht, leise und kraftvoll die Weiche um. Nach dem Umstellen schickt das Modul einen Rückmeldeimpuls an den Sender im Stellpult und es wird die Stellung der Weiche mittels Rückmelde-Leds angezeigt. Die Weichenstellung wird erst NACH dem Umstellen des Servos angezeigt, sodass eine Kontrolle vorhanden ist, ob die Weiche auch korrekt umgestellt wurde. Diese Anzeige wird im Mikroprozessor abgespeichert, sodass bei erneuter Inbetriebnahme der Anlage immer die richtige Stellung der Weiche angezeigt wird. Beim Einschalten der Anlage steht der Servo ruhig, ohne jegliche „Zuckungen“ oder sonstigen Fehlbewegungen.

Der Lieferumfang besteht aus den beiden Funkmodulen und einem Servoantrieb, welcher auf einem Haltewinkel befestigt ist. Ebenso gehört zum Lieferumfang ein aufmontiertes Ruderhorn mit Gestängeanschluß und einem Stelldraht. Vor dem Ruderhorn kann man die Durchführung für den Stelldraht sehen, welcher dann von unten in die Stellschwelle der Weiche eingeschoben wird. Dies ist auch gleichzeitig der Umlenkpunkt, welcher zum ruckelfreien Umstellen der Weiche dient. Mittels des Gestängeanschlußes am Ruderhorn lässt sich so die genau benötigte Länge des Stelldrahtes einstellen, damit er nicht störend aus der Stellschwelle herausragt.

Die Module und der Servoantrieb werden als Fertig-Artikel geliefert. Eine ausführliche Einbauanleitung wird selbstverständlich mitgeliefert. Andere auf den Bildern sichtbare Teile gehören nicht zum Lieferumfang!

Hier noch ein kleines Video dazu.

Fragen bitte vor dem Kauf stellen.

Alle angegebenen Preise sind Gesamtpreise (ggf. zzgl. Versandkosten). Aufgrund des Kleinunternehmerstatus gem. § 19 UStG wird die Mehrwertsteuer in der Rechnung nicht ausgewiesen.

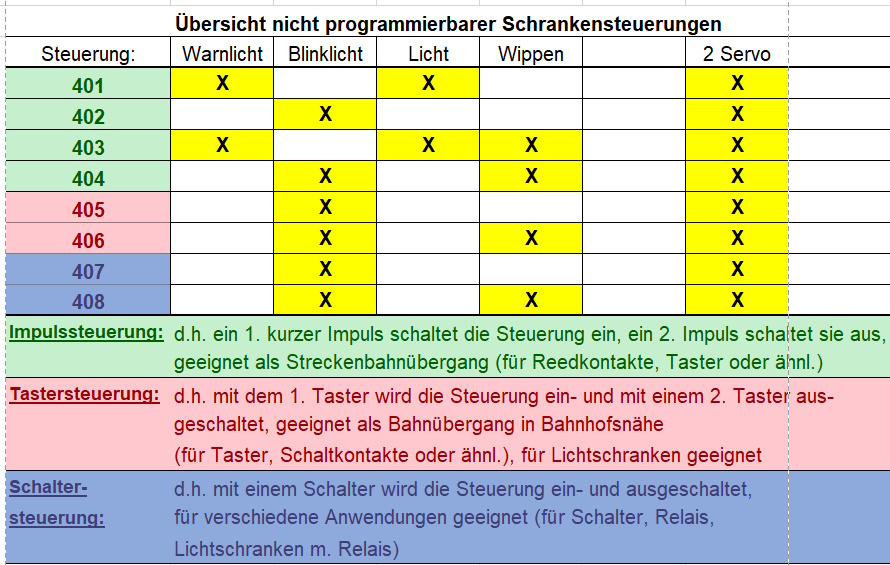

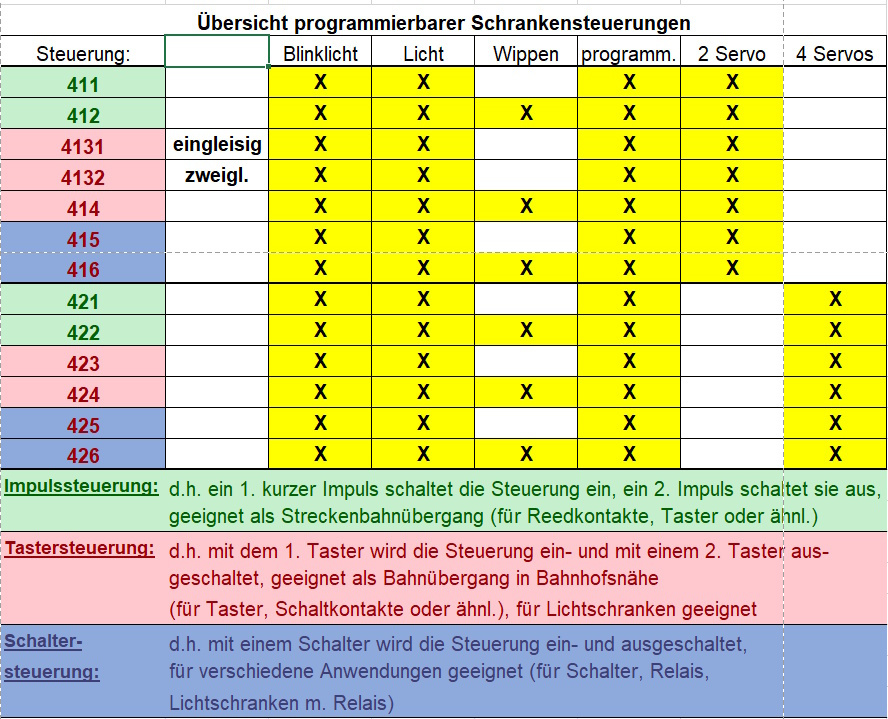

Übersicht der Schrankensteuerungen

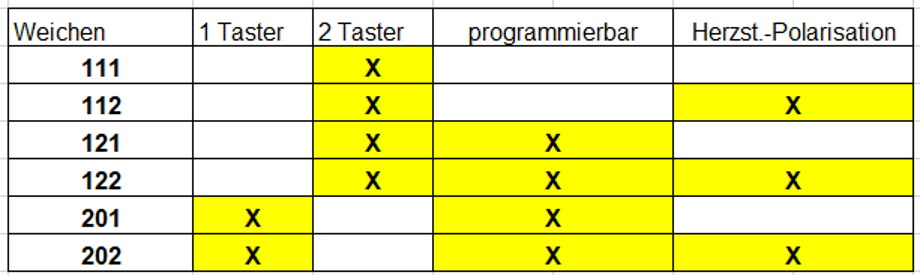

Übersicht der Weichensteuerungen
